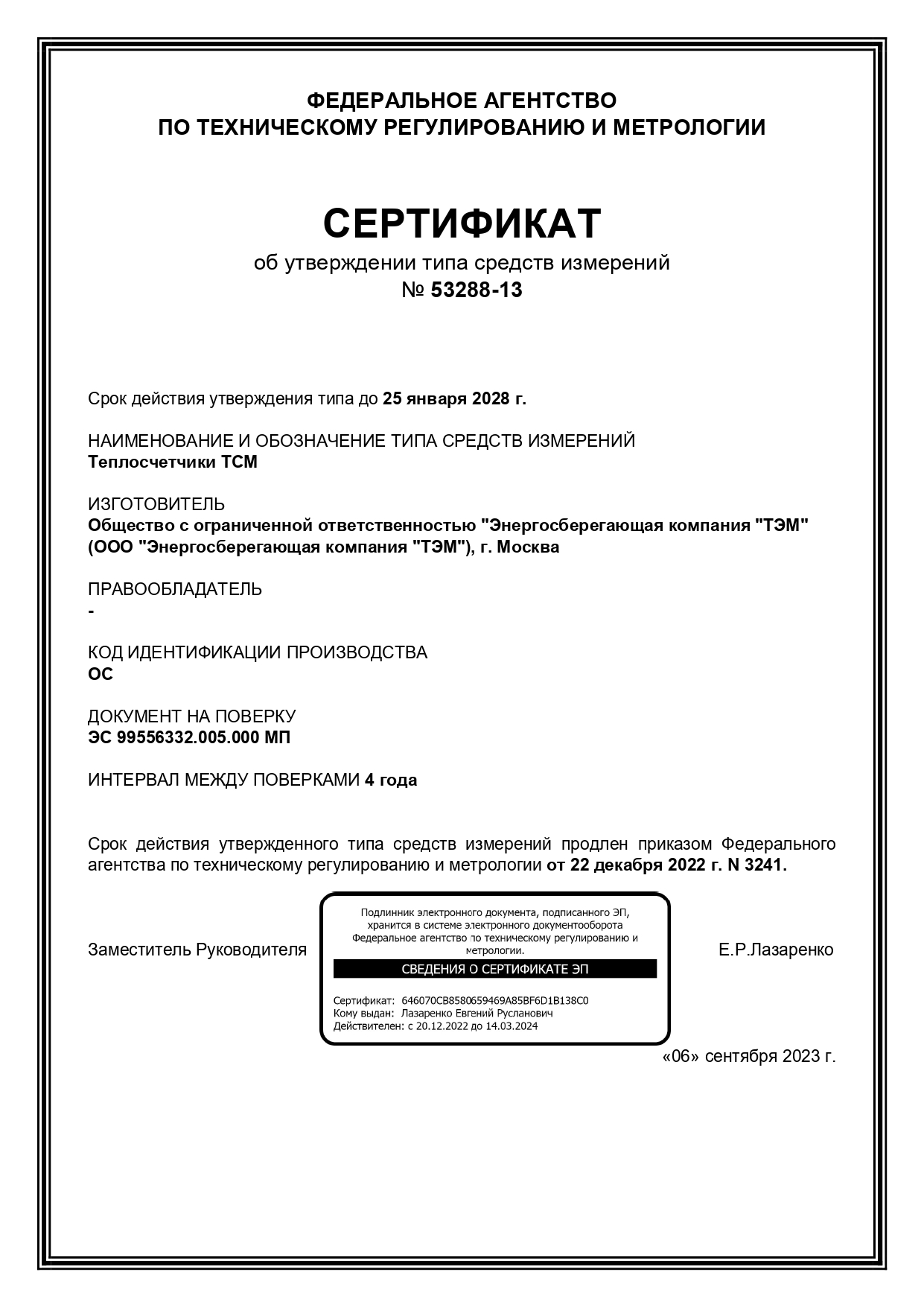

Государственный реестр средств измерений Российской Федерации №53288-13

   Полностью соответствует требованиям новых «Правил коммерческого учета тепловой энергии, теплоносителя», утвержденных Постановлением правительства № 1034 и «Методике осуществления коммерческого учета тепловой энергии, теплоносителя», утвержденной приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр.

	Руководство по эксплуатации ТСМ
	Программа чтения TSMWin
	Программа конфигурирования ТСМ
	Лист настроечных конфигураций для проектирования теплосчетчика ТСМ
	Презентация теплосчетчика ТСМ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

   Теплосчетчики ТСМ (далее – теплосчетчики) предназначены для измерений количества теплоты (тепловой энергии).

   Области применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты.

ОПИСАНИЕ

   Теплосчетчики являются многоканальными, ориентированными на обслуживание систем и групп систем теплоснабжения. В теплосчетчиках реализованы функции измерений, индикации и регистрации технологических параметров (расхода, температуры и давления) систем теплоснабжения и горячего водоснабжения. Вывод измерительной информации осуществляется на ЖКИ переносного устройства съема, хранения, записи измерительной информации или дисплей компьютера, а также индикатором-регистратором ТСМ – И (см. эксплуатационную документацию на ТСМ – И) в составе теплосчетчика.

 Теплосчетчик позволяет организовывать учет в системе теплопотребления (теплоснабжения).

   Значения измеряемых, вычисляемых и установочных параметров индицируются на экране индикатора ТСМ–И (см. руководство по эксплуатации на индикатор ТСМ–И) либо экране ПК при помощи программы считывания. На передней панели также размещены три светодиодных индикатора работы теплосчётчика.

   Обмен данными с индикатором ТСМ–И и другими внешними устройствами производится через стандартные последовательные интерфейсы RS-232С и гальванически развязанный RS-485.

   Типы датчиков расхода как ППР так и расходомеров РСМ-05.05 (РСМ-05.07):

Тип датчика расхода	ПРП (ПРПН)	ПРПМ	ПРПН/Р	ПП	ПРПН/Р до 90С
Внешний вид
Схематический вид
Описание	Стандартное фланцевое исполнение датчика расхода	Стандартное бесфланцевое исполнение датчика расхода	Датчик расхода с резьбовым соединением	Датчик расхода с фланцевым соединением без клеммной коробки	Датчик расхода с резьбовым соединением
Область применения	Трубопроводы под фланцевое крепление с температурой жидкости до 150С (источники, теплопункты многоквартирных жилых зданий, заводские цеха, школы, сады и т.п.)	Трубопроводы с бесфланцевым креплением с температурой жидкости до 150С (источники, теплопункты многоквартирных жилых зданий, заводские цеха школы, сады и т.п.)	Трубопроводы с резьбовым креплением с температурой жидкости до 150С, обычно применяются на малых диаметрах трубопровода (до 25 мм) (теплопункты небольших зданий, коттеджи, квартиры и т.п.)	Применяется в условиях с повышенными требованиям пыле-влагозащищенности (IP65, IP68) (затапливаемые помещения, помещения с повышенным риском протекания или конденсации воды на поверхность датчика расхода)	Трубопроводы с резьбовым креплением с температурой жидкости до 90С, обычно применяются на малых диаметрах трубопровода (до 25 мм) (коттеджи, квартиры, офисы и т.п.)

Варианты исполнения:

 Метрологические характеристики:

Теплосчетчик соответствует классу В по ГОСТ Р 51649. По заказу потребителя теплосчетчик изготавливается соответствующим классу С.

Пределы допускаемой относительной погрешности измерительного канала количества теплоты по ГОСТ Р 51649 не превышают значений, вычисленных по формулам:

Пределы допускаемой относительной погрешности измерений объемного и массового расхода, объема и массы теплоносителя в каналах с ППР не превышают значений:
