Модульный расходомер-дозатор ТЭСМАРТ-ВД (на базе контроллера ТЭСМАРТ-РДИ) предназначен для построения систем различной степени сложности автоматизации процессов дозирования как электропроводных, так и неэлектропроводных жидкостей, включая очищенную и дистиллированную воду, пищевые растворы, дезинфицирующие средства, санитайзеры, химические реагенты и многое другое. Модульный расходомер-дозатор ТЭСМАРТ-ВД состоит из программируемого контроллера ТЭСМАРТ-РДИ, измерительной системы и автоматизированной системы управления.

Модульная конструкция, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматизации в различных областях промышленного производства, таких как пищевая, фармацевтическая, химическая промышленности, а также применяться в системах водоподготовки, где требуется высокая точность и надежность.

Способы достижения точности дозирования

1. Конструктивный

Двухступенчатый метод дозирования

Двухступенчатое дозирование — это метод, при котором процесс подачи вещества  разделяется на две последовательные фазы: быструю и медленную (более точную) с использованием разделения потока, проходящим через два трубопровода с  управляющими электромагнитными клапанами,  имеющие разное сечение. Такой подход позволяет сочетать скорость  на начальном этапе с высокой точностью на завершающем этапе. Это особенно важно при работе с небольшими объемами, где даже небольшие погрешности могут иметь критическое значение.

Принцип работы двухступенчатого дозирования
1.1 Быстрый набор объема (первая ступень)

🔧 Компоненты, задействованные на этой стадии:

• Два клапан открыты — обеспечивает высокий расход.
• Расходомер или счетчик объема — контролирует текущее количество подаваемого вещества.
• Контроллер ТЭСМАРТ-РДИ — отслеживает показания и определяет момент перехода ко второй ступени.

⏱️ Как проходит эта стадия:

• Система открывает оба клапана и начинает подачу.
• Сырье поступает с максимально возможной скоростью.
• Расходомер фиксирует объем, который уже был подан.

✅ Преимущества:

• Высокая скорость заполнения.
• Уменьшение времени ожидания.

1.2 Точное дозирование (вторая ступень)

После подачи большей части объема система переходит во вторую ступень — точное дозирование , где происходит «финишная» подача оставшегося объема до заданного значения.

🔧 Компоненты, задействованные на этой стадии:

• Вспомогательный клапан  — обеспечивает низкую инерцию и скорость потока.
• То же измерительное оборудование (расходомер, счетчик) — продолжает контролировать объем.

⏱️ Как проходит эта стадия:

• После достижения порогового значения (например, 28,5 литра из 30) основной клапан большего сечения закрывается и процесс дозирования продолжается через вспомогательный клапан меньшего сечения.
• Подача вещества замедляется.
• ТЭСМАРТ-РДИ точно контролирует каждый миллилитр, чтобы не превысить целевой объём.
• Как только заданный объем достигнут, система полностью прекращает подачу.

✅ Преимущества:

• Минимальная погрешность.
• Избегание перелива или недолива.
• Возможность точной подачи даже маленьких объемов.

Двухступенчатое дозирование — это продвинутый способ подачи вещества, сочетающий скорость и точность . Оно особенно актуально там, где важны:

• Высокая точность измерений,
• Подача как больших, так и малых объемов,
• Надежность и стабильность системы,
• Соблюдение стандартов безопасности и качества.

Этот принцип широко применяется в современных топливных колонках, лабораторных установках, медицинском оборудовании, химической и пищевой промышленности. Он помогает снизить затраты , повысить удовлетворённость клиентов и увеличить общую эффективность процессов.

2. Программный

Несмотря на то, что модульный расходомер-дозатор выходит из производства полностью готовым к работе и обладает высокой точностью (≤1%), нужно учитывать, что на точность показаний также влияет множество факторов таких, как место установки, производительность насоса, условия эксплуатации, инертность системы, размер дозы и многое другое.

Для компенсации и более тонкой калибровки по месту эксплуатации модуля дозирования и достижения максимальной точности (∼ 0,5–0.1%), реализована возможность корректировки конфигурации, и внесением поправочных коэффициентов с различными переменными, учитывающими инертность системы. Также поправки могут задаваться формулами. При многоступенчатом дозировании можно задавать коэффициент как сумму поправок дозы каждой ступени.

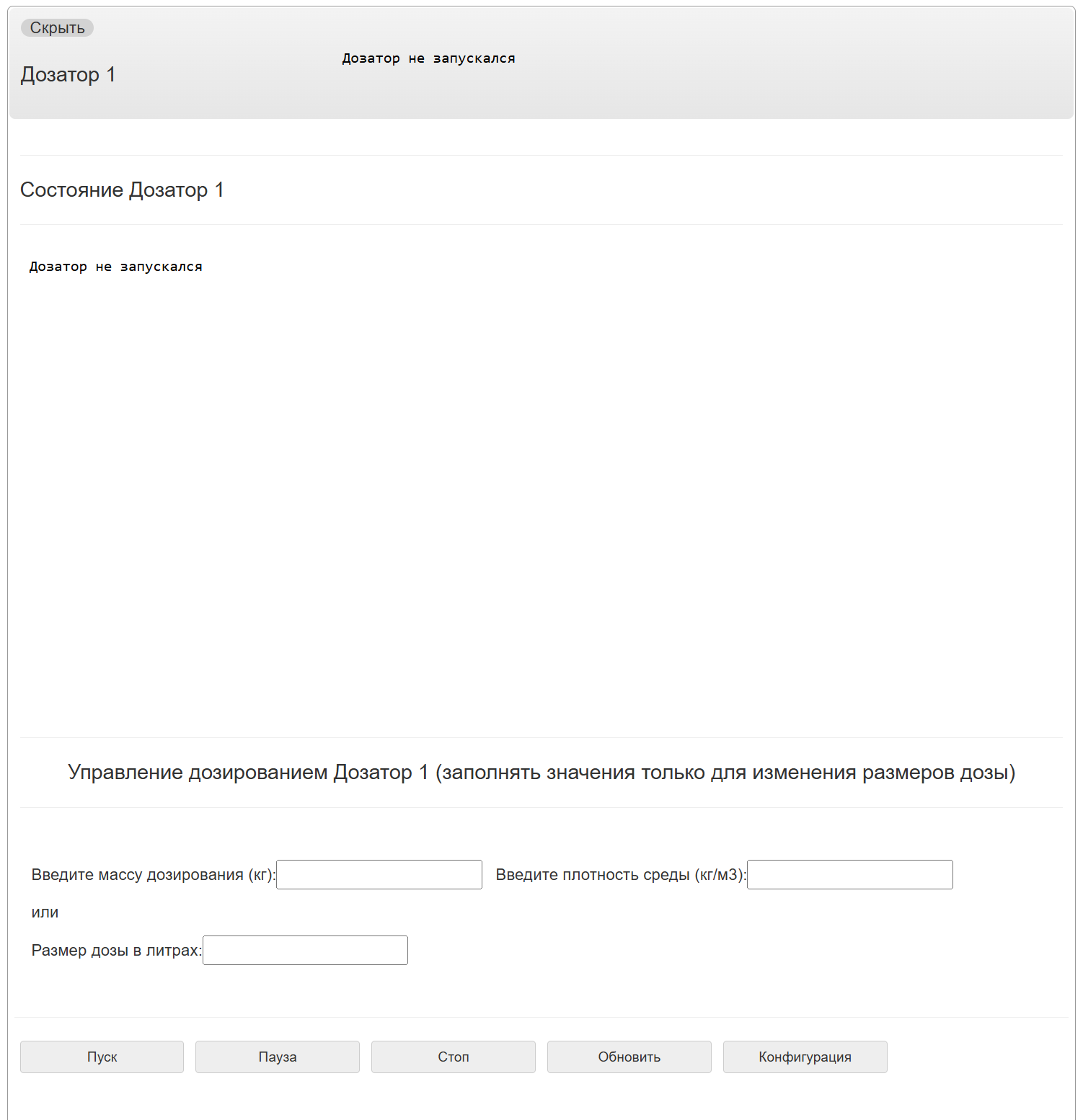

Кроме того, в контроллере можно произвести такие настройки в различных диапазонах расхода (например: «Дозатор 1» — от 1л до 10л; «Дозатор 2» — от 10л до 30л; «Дозатор 3» — от 30л до 100л). Для этого можно создать несколько конфигураций (до 8) одного модуля дозирования с разными поправочными коэффициентами, что даст высокую точность и повторяемость результата в выбранном диапазоне дозатора

Программная настройка оказывает прямое влияние на точность дозирования , поскольку:

1. Позволяет учитывать особенности конкретной системы (инертность, гидравлические потери и др.).
2. Позволяет корректировать показания измерительных приборов.
3. Позволяет настраивать параметры в реальном времени и адаптировать их к текущим условиям.
4. Позволяет минимизировать погрешности при переходе между режимами дозирования.

Таким образом, правильная настройка программных параметров обеспечивает высокую точность и надежность дозирования.

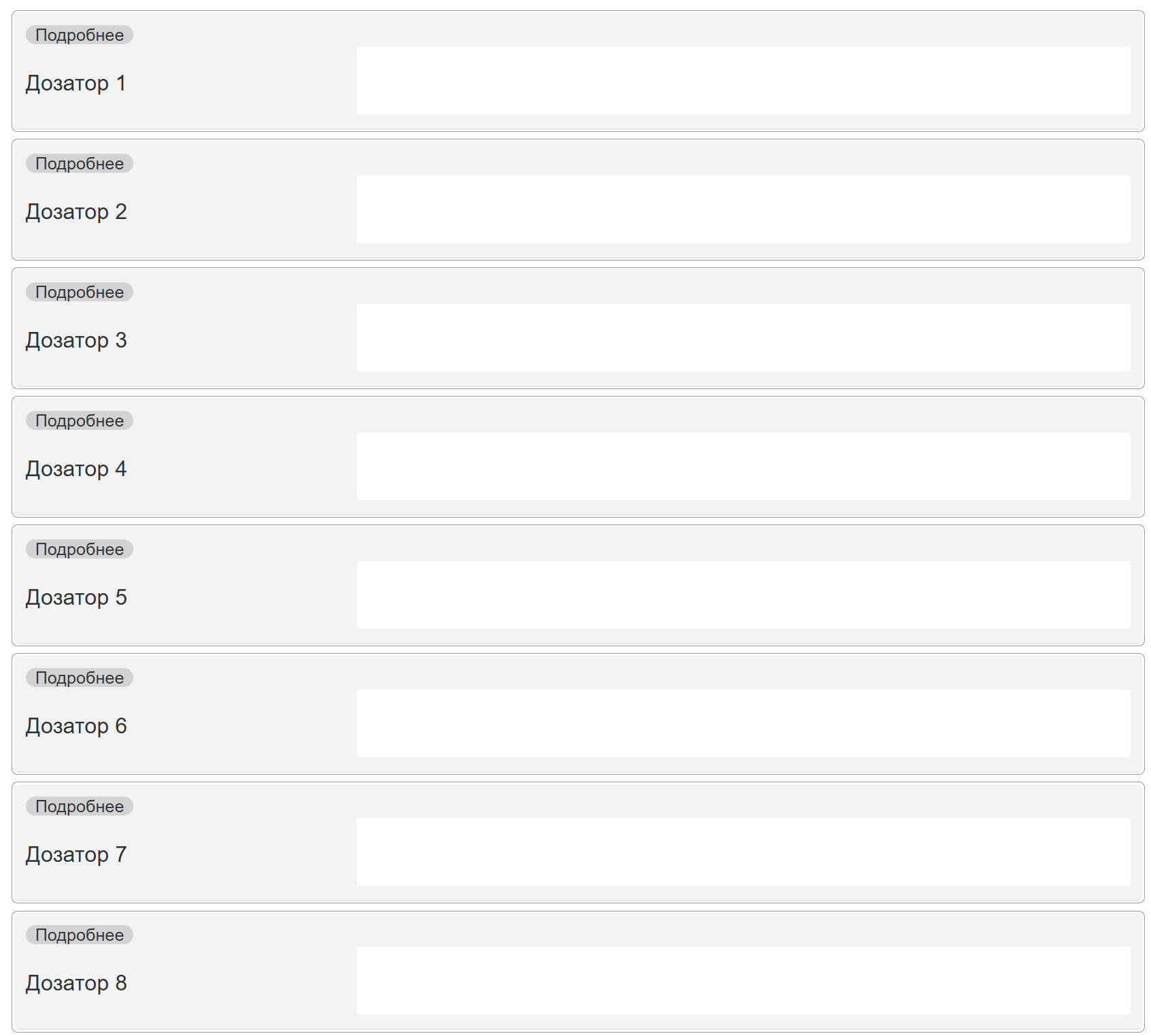

Также одной из особенностей контроллера  является возможность многоканального дозирования. Это позволяет подключать до 8 различных модулей дозирования к одному контроллеру ТЭСМАРТ-РДИ, что идеально подходит для интеграции в многоступенчатые производственные процессы повышая эффективность работы.

Основные характеристики:

• Точное дозирование: точность расхода достигает 0,1%, что делает его идеальным для критически важных процессов.
• Широкий диапазон измерений: измерение расхода жидкостей от 0,015 до 160 м³/ч, что делает устройство универсальным для различных производств.
• Многоканальная система: возможность работы с несколькими линиями дозирования одновременно, что значительно сокращает время процесса и повышает производительность.
• Устойчивые материалы: футеровка расходомеров выполнена из фторопласта (PTFE), электроды из нержавеющей стали (по заказу— тантал или хастеллой), все остальные элементы модуля дозирования изготавливаются из нержавеющей стали. Все это обеспечивает долговечность, гигиеничность и химическую стойкость.

Функциональные возможности контроллера (зависят от модификации контроллера и комплектации модуля дозирования):

• Архивирование параметров – позволяет сохранять в архив измеряемые параметры, производимые дозатором, что помогает вести учет затрачиваемых ресурсов и создавать отчеты на основе полученных данных;
• Удалённое управление – система позволяет производить удаленное управление, конфигурирование, изменение параметров и контроль из любой точки мира через интернет;
• Системы диспетчеризации – так же контроллер ТЭСМАРТ-РДИ имеет возможность встраиваемости в системы диспетчеризации для централизации контроля и автоматизации подсчётов затрачиваемых ресурсов.
• USB-выход — возможность снятия статистики на flash-накопитель.
• Ethernet — подключение к высокоскоростной линии передачи данных для систем диспетчерского учета.
• Wi-Fi — возможность считывания данных, управления и программирования контроллера по беспроводной линии, в том числе со смартфона.
• GPRS — подключение GPRS модема для передачи данных в различные информационные системы.
• 1-wire – дает возможность подключать различные датчики и устройства, поддерживающие передачу данных по шине 1-wire, для масштабирования системы.
• Принтер— возможность подключения принтера по Wi-Fi для печати данных.

Технические характеристики

Примеры использования в промышленности:

1. Химическая и нефтехимическая промышленность

• Дозирование реагентов – добавление катализаторов, ингибиторов, кислот или щелочей в химические процессы.

• Смешивание компонентов – точное дозирование ингредиентов при производстве полимеров, красок, клеев.

• Транспортировка нефтепродуктов – контроль расхода нефти, бензина, масел в трубопроводах и при фасовке.

• Синтез полимеров – точное дозирование мономеров, пластификаторов, стабилизаторов.

• Производство удобрений – автоматическая подача аммиака, фосфорной кислоты, калийных солей.

• Нефтепереработка – регулирование подачи сырой нефти, катализаторов, присадок.

• Очистка газов – дозирование абсорбентов (МЭА, ДЭА) для удаления сероводорода.

2. Пищевая промышленность

• Добавление ингредиентов – автоматическое дозирование ароматизаторов, красителей, консервантов, сахара или соли.

• Приготовление напитков – точная подача воды, сиропов и т.д.

• Производство кондитерских изделий – дозирование воды, молока,  заквасок.

• Молочная продукция – дозирование заквасок, витаминов, жиров при производстве йогуртов, сыров.

3. Фармацевтика и косметика

• Приготовление лекарств – точное дозирование активных компонентов в растворах, мазях, сиропах.

• Косметические кремы и лосьоны – автоматизированная подача масел, эмульгаторов, отдушек.

4. Водоочистка и экология

• Дозирование реагентов – подача коагулянтов, флокулянтов, хлора или озона в системы очистки воды.

• Нейтрализация стоков – автоматическое добавление кислот или щелочей для корректировки pH.

5. Металлургия и машиностроение

• Гальванические процессы – подача электролитов в ванны для нанесения покрытий.

6. Сельское хозяйство

• • Орошение и удобрения – автоматическое дозирование питательных растворов в гидропонике.

  • Ветеринария – добавление лекарств или витаминов в корм или воду.

И многое другое.

Модульный расходомер-дозатор на базе контроллера ТЭСМАРТ-РДИ является высокотехнологичным, но в то же время простым в монтаже и эксплуатации, оборудованием. В свою очередь мы предлагаем индивидуальный подход к каждому заказчику и учитываем все критерии при изготовлении оборудования под конкретные задачи. Также, при необходимости, мы окажем бесплатную удалённую поддержку на протяжении 16 рабочих часов при пуско-наладочных работах и вводе оборудования в эксплуатацию на объекте.
